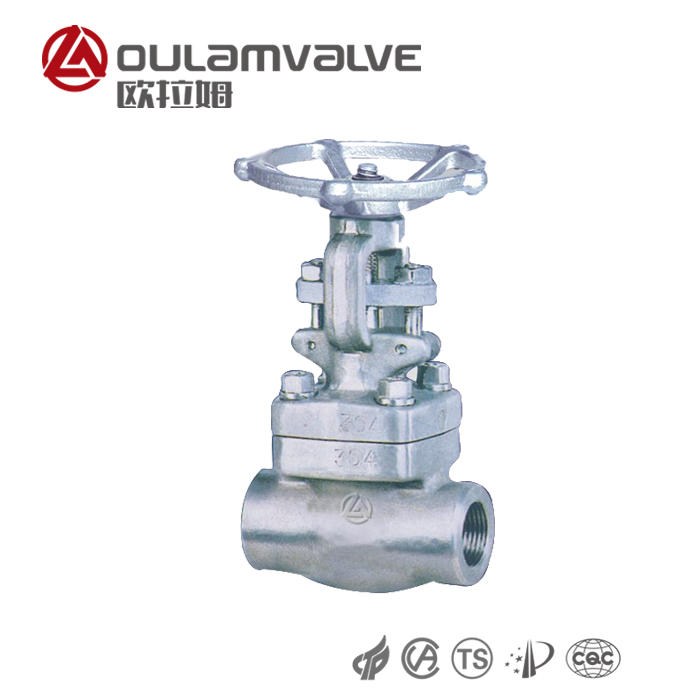

鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質



設計規范：JB/T 7746、API602

結構長度：JB/T 7746、工廠規范

承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1

試驗與檢驗：JB/T 9092、API598

壓力-溫度：GB/T 9131、ANSI B16.34

產品標識：GB/T 12220、MSS SP25

供貨規范：JB/T 7928





主要外形和連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	d	S	L1	T	L2	H	D0
Z41H-16C   Z41H-25   Z41H-40   Z11H-16C   Z11H-25   Z11H-40   Z61H-16C   Z61H-25   Z61H-40
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	120	28	43	14	1?	21	201	166
40	135	36	49	15	1?	21	227	180
50	155	45	61	16	2	25	253	180
Z41H-64   Z11H-64   Z61H-64
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
Z41H-100   Z11H-100   Z61H-100
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
Z41H-160 Z11H-160 Z61H-160
15	90	13	22.5	10	1/2	15	151	118
20	160	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
